新アンカーシステム試装着

今回新たに製作を手掛けたアンカーシステム。何とか形になったので、試しにボートに装着してみました。
取り付けは至って簡単。

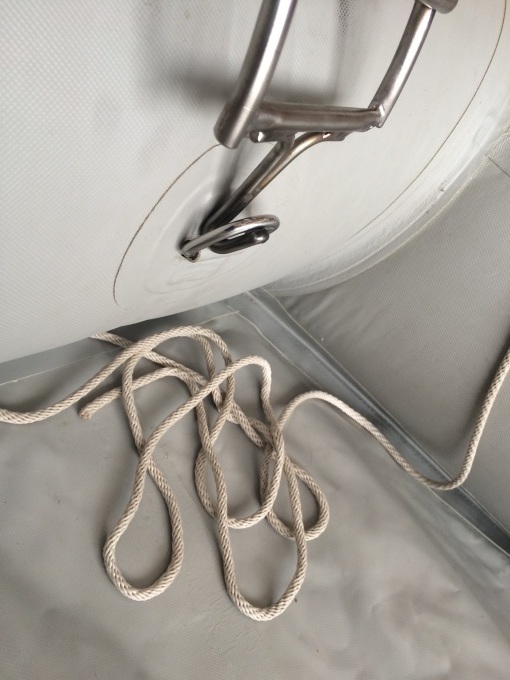

まずは、後ろのフックをボートの内側の金具に引っ掛けます。
そしてフロントは、既存のローラーを取り外し、そのベースを使用。ピンで取付け。
これにて完了。
まずこの時点で心配していた取付け具合ですが、少しテンションが掛かっている状態でパイプベースとボートとの遊びはありません。かなり良い感じ。設計通りです(。-_-。)

取り付けた姿はこんな感じになりました。

自分で言うのも何ですが、これカッコいいかも!!?(≧∇≦)

ロープドラムはと言うと6ミリロープを40m乱巻きにして、2kgアンカーを取付けてみました。

ドラムの巻代はかなり余裕があります。これは予想外の結果でした。あと心配してたドラムの足の強度は全く心配ないくらいしっかりとしてます。
試しに5kgアンカーも装着してみました。
これも問題なし。逆転防止のクラッチも問題無く機能してますo(^▽^)o

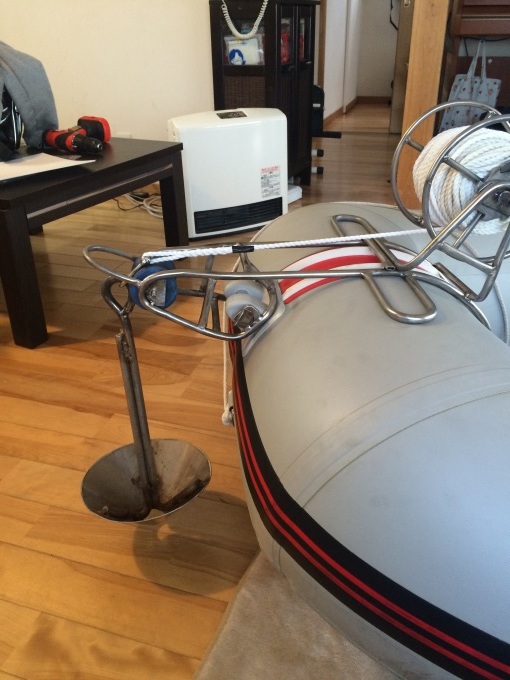

アンカーを垂らすと船体とはこんな感じに離れています。

これはアンカー巻き上げの際に船体と接触しない様にと、以前の案を今回も取り入れました。

心配になってた点は今のところ全部クリアーしてます。今回のアンカーシステムは思った以上に上出来です。
小規模で簡易的な取付け、それでいて使い勝手の良い機能 が今回のテーマ。
後は実践にどう活きるか…?それは海に出てからのお楽しみです(^∇^)
シーズン開幕が恋しいですっ(≧∇≦)






by loveboatfishing | 2015-03-25 11:24 | Comments(2)

その姿御披露目〜♪( ´θ`)ノ


ベースになるパイプの骨組み間に補強パイプを溶接。
総重量は約2キロと以前のフロントガードとあまり変わりません。
あとはロープドラムを回すハンドルと、小さいガイドローラ、認識旗棒の差込みベースを取り付ける必要があります。
まだ結構仕事が残ってます(^◇^;)
しかしこの調子で行けば間に合いそうです。


by loveboatfishing | 2015-03-22 01:19 | Comments(2)

続・新アンカーシステム

気温と共に海水温も少しずつ上昇中。ここ数日で桜も咲くとの話も聞いてます。春はもうすぐそこまで来てますね( ´ ▽ ` )ノ
そんな中、新しいアンカーシステムをボート釣りのシーズン開幕に間に合わせるため、せっせとせっせと製作中でございます(;´Д`A
今日は、いつもお世話になってる業者さんに頼んでおいたベアリングが遂に届きました。



内径Φ10の極小ベアリング。勿論ステンレス製です。
ということで、続きを開始〜🎵

これは兼ねてより製作してあった軸受のケーシング兼、逆転防止のギヤです。各穴の中にベアリングを仕込む訳です。


そしてこれはウチの加工班に融通を利かせて削ってもらったΦ10の丸棒。なかなか良い仕事してますぜぃ( ̄+ー ̄)

先ず軸受けケーシングを例のロープドラムに溶接します。勿論通り芯を出すのは必至です。溶接で歪むので、思った以上に難しかった(ー ー;)
何とか出来ました。

次は先日製作したベースに、このロープドラムを取り付ける足を溶接。必死になり過ぎて、写メ取るの忘れてました(笑)

何に必死だったかと言うと、今回の新アンカーシステムは逆転防止のクラッチが目玉なんですが、小さい部品から何から全部手作りなので、かなり大変でした。出来上がったのが、これです。↓

クラッチ解放時はこんな感じで、ストッパーをひっくり返すだけ。スプリングでストッパーを引っ張っておく方法も考えましたが、色々考えて取り敢えずこの形で一度使ってみます。

あとはパイプ間に補強を入れて、先端にローラーを取付け、ロープガイドを溶接。
姿は次のぞくへんで紹介しますε-(´∀`;


by loveboatfishing | 2015-03-22 00:20 | Comments(0)

新アンカーシステム製作着手

一雨毎に気温の変化を感じますなぁ〜♪( ´▽`)
ボート釣りシーズンもあと少しで開幕!?…の前にやるべき事をやらねばヽ( ̄д ̄;)ノ=3=3=3

今回ボート部品の手直しや、付嘱アイテムの製作を着実に進めてきましたが、今回は前々から計画していた新たなアンカーシステムに着手。

先ずはボートの寸法を念入りに測ります。
嫁が居ると非常にうるさいので、居ない時を見計らい、部屋の中であれやこれやと、測りました。
この寸法をもとにCADを使って図面を書きました。あとはいつもの様に職場の廃材を利用して、昼休みの合間に製作です。
コツコツ…コツコツ…コツコツ…やりましたε-(´∀`; )(現在も進行中です)

そしてフロントベースになる部品ができました。
今回もφ10のsus菅を使用。今まで使用してたフロントベースは固定方法が即席で、作りも前のボート仕様だったので、思い切って作り直しました。
溶接部位はワイヤーカップで磨くと…あらっキレイ(OvO)実際これをやらないと、susとはいえ溶接部は錆びやすくなるんですよね。

しかし図面通りの寸法で、相変わらず軽くてガッチリしてますなぁ〜(^O^☆♪

そして今回のアンカーシステムに必需品の部品も何とか出来上がり。
φ6のsus菅で製作したロープドラムです。
外径はφ160、内径はφ35、幅は150㎜。きゃしゃに見えますが、かなり強いです。しかも重量はわずか300g
計算だと、6ミリロープが乱巻きになっても50mは巻けます。
でもそんなに深い場所には行かないんですが…(^^;;
とりあえず今日はここまで。廃材が限られてますから、失敗はできません。
肉厚が薄いから非常に神経使います( ´Д`)y━・~~疲れた〜。
まだ完成まで約半分位です。これからが、踏ん張りところです。

by loveboatfishing | 2015-03-14 21:53 | Comments(0)

振動子取付け見直し

以前、振動子の取付けをオールの取付けジョイントに金具を付けて装着してました。
これかなり難あり(−_−#)
海上を走ると少しずつ金具が水の抵抗で動いてしまい、正確な深度も測れない。しかもオールを使う時に非常に邪魔。
いつかやろうと思ってたが、忘れて現在に至る。と、いうことで今回取付け方法の見直しをしました。
色々考えましたが、ガッチリ固定を考えて、ドーリーの取付け金具に振動子を付ける事に。
しかし、この金具は今後取り外すつもりは無かったので、ガッチリ防水処置(シリコンボンドで固定後、ボルトナットで固定)をしてます。取るのが非常に恐い(−_−;)

心を鬼にして、うおりぁー!!ガンガンガン!!バリバリビリー!!(;゜0゜)あっ!

我ながらガッチリ固定されてました。取り外した後、トランサムボードと、際の補強のゴムが少々破損…( i _ i )あぁぁ〜また余分な仕事が…。
とりあえず金具を取り外して、職場で8㎜のステンレスパイプを溶接。
振動子を付けてある6㎜ステンレス丸棒を差し込む構造にしました。
パイプの内径と丸棒外径のはめ合いはいうこと無し!良い感じですv(^_^v)♪

破損した部位の修復も行い、再度取付け。
こんな感じです。

船外機を乗せても干渉はしません。

着々と準備が整ってきましたよー!!
今期はあとアンカーシステムを見直す予定。
いかに小規模+準備を簡易的にすべきが目標です。
いやー楽しい!!





by loveboatfishing | 2015-03-07 10:33 | Comments(0)
